Botali ya mosala .

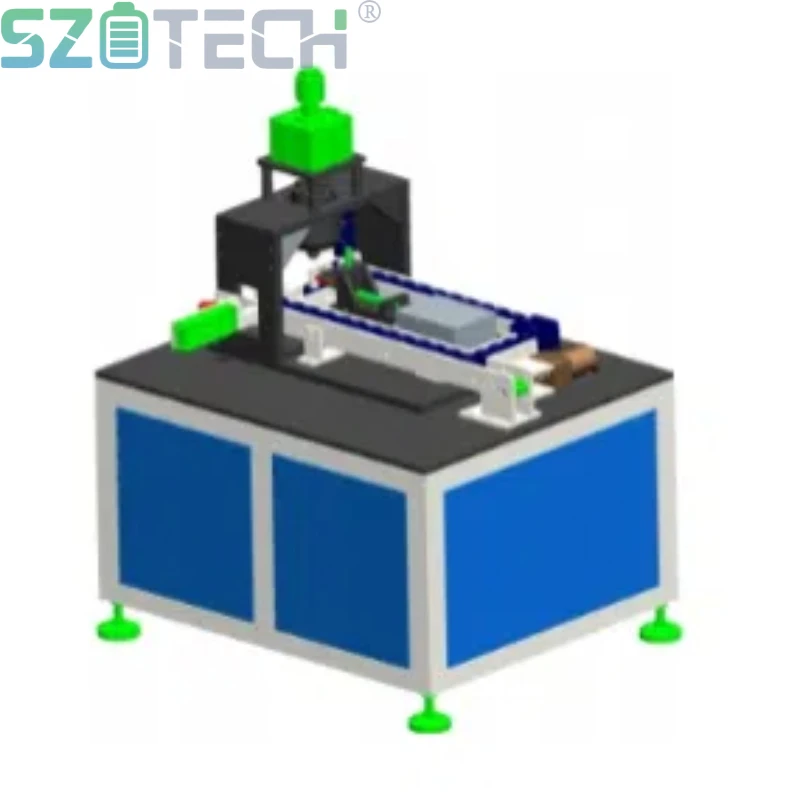

Machine oyo ya roulement ya rainure epesaka ba solutions ya roulement ya rainure personnalisée pona ba piles cylindriques dont 18650, 21700, 26700, na 32700 types. Ezali ko garantir précision dimensionnelle excellente na ba tolérances ya se lokola ±0.08mm pona ba diamètres ya kati/ya libanda pe ±0.1mm pona ba hauteurs ya rainure. Equipement esalaka na 20 pcs/min na plus de 98% ya stabilité. Conception verticale na yango epesaka nzela na manipulation ya matériel facile mpe performance constante. Masini yango ezali na système ya contrôle ya Mitsubishi, vitesse ya Zhongda-Moteur oyo ezali ko réguler, mpe ba guides linéaires ya Hiwin, kopesaka précision ya likolo mpe entretien ya moke mpo na ba applications industrielles.
Teknolozi mpe ndenge ya kosala .
Equipement oyo etali yango .
Ba paramètres ya base .
1. Tension nominale: 220V 50Hz
2. Nguya ya motuya: 1,5 kW
3. Pression ya mopepe ya mosala: 6kgf/cm2.
4. Makambo ya sikisiki: 1865 0 / 21700/26700/32 700
5. Bolai ya mobimba (molai × bonene × bosanda): 1150 × 710 × 1 600 mm (eloko na bonene ya solo)
6. Stabilité ya fonctionnement ya démarrage ya équipement ezali monene koleka 98%.
7. Bosali malamu ya mosala: 20 pcs/min .
8. Couleur ya équipement: (ekoki kozala personnalisé selon ba exigences ya client)
Ba paramètres ya technique .
|
Eloko |
Esika ya ba paramètres (mm) . |
Tolerance ya précision . |
Komonana |
|
Bolai ya lipeka ya rainure H3. |
±0.1 |
Tab ezali na mbeba te to na ba rides te; Coquille ya acier eza na ba fissures te to ba breaks te . |
|
|
Diamètre ya kati ya rainure D2. |
±0.08 |
||
|
Roll rainure Bolai ya nse H2. |
±0.1 |
||
|
Bolai mobimba H1. |
± 0.15 |
||
|
Diamètre ya libanda ya slot d1. |
±0.08 |
||
|
Ba dimensions nionso ya procédé oyo ezali likolo ekoki ko ajuster na kati ya intervalle ya monene to ekokani na 2mm . |
|||
Bizalela ya bosali .
1. Machine oyo esalelaka interface ya fonctionnement ya écran tactile, oyo ezali facile ya ko fonctionner.
2. Plaque yango etambwisami na moteur na esika ya cylindre ya bonkoko (ezali na ndelo te na pression ya mopepe).
4. Machine ezali na structure verticale, oyo ezali convenable mpo na décharge ya produit mpe collecte, ezali na consistance ya malamu, mpe ebongi mpo na production en lots .
5. Bozindo mpe bonene ya rainure ebongisami na micromètre, na bosikisiki ya likolo mpe na bobongisi ya pete .
6. Bolai mobimba ya pile mpe bosanda ya likolo ekoki kobongisama na micromètre .
7. (Hob, Motó, Mokila) Misato-Positionnement ya point ezali ya sikisiki mpe ya kobongola mingi .
8. Motó ya likoló ezwi eloko moko ya malamu-Bobongisi mpo na kopesa nzela na kobongisa bolai .
Ba marques ya ba pièces électriques na standard .
1. PLC ya contrôle: Mitsubishi Xinjie .
2. Moteur ya régulation ya vitesse: Zhongda .
3. Cylindre: Airtac .
4. Solenoïde valve: Airtac .
5. Capteur: Airtac .
6. Ecran tactile: Kunlun Tongtai
7. Rail ya Guide Linéaire: Taïwan Hiwin .
Liste ya ba pièces ya kolata na ba pièces de rechange .
|
S/N |
Eloko |
Eloko |
Mingi |
|
1 |
Motó ya likonzí oyo ezali na ba rainures . |
DC53 |
1 |
|
2 |
Rouleau ya groove na nse ya die . |
Carbure cimenté . |
1 |
|
3 |
Hob . |
DC53 |
1 |
